A montagem correta de cabos de rede é essencial para garantir conexões rápidas, estáveis e seguras. Seja em instalações domésticas ou ambientes corporativos, conhecer a sequência correta dos fios dentro de um cabo Ethernet pode evitar dores de cabeça com falhas de comunicação entre dispositivos. Neste artigo, você aprenderá tudo sobre a sequência cabo de rede, os padrões mais utilizados e como montar de forma correta.
Por que a sequência dos fios é importante?
A sequência cabo de rede define como os fios internos são organizados dentro do conector RJ-45. A ordem correta garante que o sinal seja transmitido e recebido adequadamente, respeitando o padrão de comunicação da rede. Um erro simples na ordem dos fios pode comprometer toda a conexão.
Padrões T568A e T568B
Existem dois padrões principais utilizados na montagem de cabos de rede: T568A e T568B. Ambos funcionam da mesma forma, desde que sejam utilizados de maneira coerente em ambos os lados do cabo.
- T568A
- Pino 1: Branco/Verde
- Pino 2: Verde
- Pino 3: Branco/Laranja
- Pino 4: Azul
- Pino 5: Branco/Azul
- Pino 6: Laranja
- Pino 7: Branco/Marrom
- Pino 8: Marrom
- T568B
- Pino 1: Branco/Laranja
- Pino 2: Laranja
- Pino 3: Branco/Verde
- Pino 4: Azul
- Pino 5: Branco/Azul
- Pino 6: Verde
- Pino 7: Branco/Marrom
- Pino 8: Marrom
A diferença está apenas na troca das cores laranja e verde. O padrão T568B é o mais comum no Brasil.
Cabo Direto ou Crossover?
A aplicação da sequência cabo de rede depende também do tipo de cabo a ser montado:
- Cabo Direto: usa o mesmo padrão (A-A ou B-B) nas duas pontas. É utilizado para conectar dispositivos diferentes, como computador e roteador.
- Cabo Crossover: utiliza padrões diferentes nas pontas (A-B ou B-A). É usado para conectar dispositivos iguais, como dois computadores diretamente.
Materiais necessários para montar um cabo de rede
Para montar seu próprio cabo, você precisará dos seguintes itens:
- Cabo de par trançado (Cat5e, Cat6, etc.)
- Conectores RJ-45
- Alicate de crimpagem
- Decapador (ou canivete)

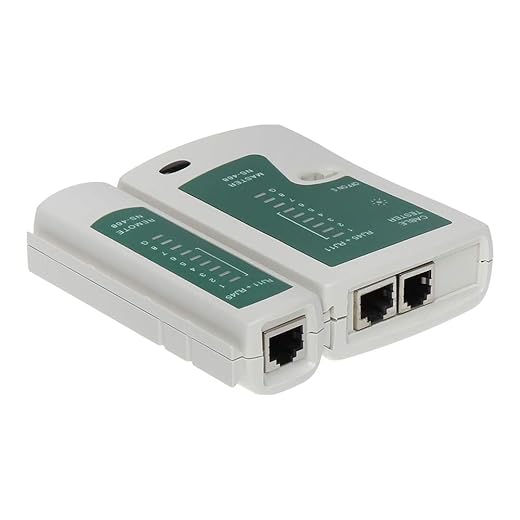

- Testador de cabo de rede (opcional, mas recomendado)
Passo a passo: como montar seu cabo de rede
- Desencape a extremidade do cabo (cerca de 2,5 cm).
- Desenrole e organize os fios de acordo com o padrão escolhido (T568A ou T568B).
- Apare** os fios para que fiquem do mesmo tamanho.
- Insira os fios no conector RJ-45 com cuidado, respeitando a ordem correta.
- Utilize o alicate de crimpagem para fixar o conector ao cabo.
- Repita o processo na outra ponta do cabo.
- Teste a conexão com um testador de cabos, se disponível.
Dicas para evitar erros
- Certifique-se de que todos os fios estejam bem encaixados no conector.
- Evite deixar fios desalinhados ou mal cortados.
- Utilize conectores e cabos de qualidade para evitar interferência.
Considerações finais
Montar um cabo de rede pode parecer simples, mas requer atenção aos detalhes. Seguir a sequência cabo de rede correta garante que sua conexão funcione perfeitamente, sem perda de dados ou lentidão. Com os materiais adequados e um pouco de prática, qualquer pessoa pode montar seus próprios cabos com segurança e economia.
